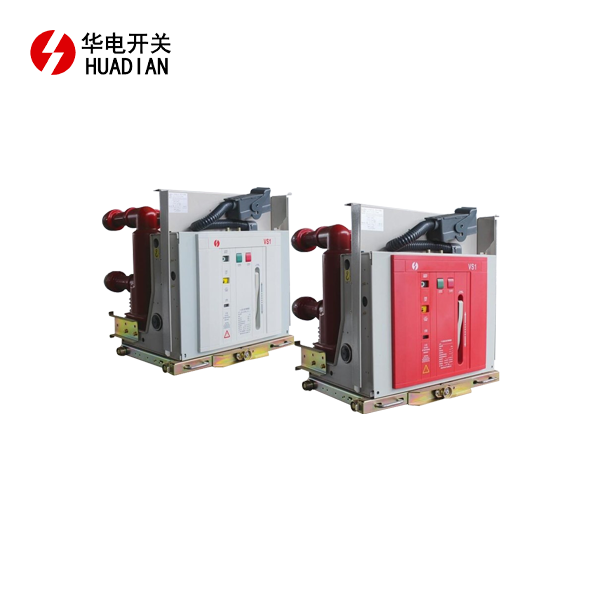

Dengan pembangunan berterusan sistem kuasa, penggunaan pemutus litar vakum juga meningkat, yang tidak dapat dipisahkan daripada kelebihannya.Walau bagaimanapun, sentiasa ada beberapa kelemahan. Sebagai contoh, masalah voltan lampau pemutus litar vakum telah menjejaskan kelajuan pembangunannya sedikit sebanyak. Oleh itu, kita perlu mencari cara untuk mengurangkan atau mencegah lebihan voltan dalam pemutus litar vakum. Di bawah, Pemutus Litar Vakum Huadian|Pengeluar Pemutus Litar Vakum VS1 akan menerangkan jenis voltan lampau dan langkah perlindungan yang berkaitan dengan pemutus litar vakum.
I. Jenis-jenis Overvoltage Utama Pemutus Litar Vakum
Voltan lampau kendalian pemutus litar vakum berlaku terutamanya semasa proses pembukaan (pecah), dan tiga jenis berikut adalah perkara biasa:
1. Arus-Memotong Voltan Lebih
Mekanisme: Pemutus litar vakum mempunyai-keupayaan pemadaman arka yang sangat kuat. Apabila mengganggu arus AC yang kecil (seperti arus permulaan pengubah atau motor yang tidak dimuatkan), arus mungkin terputus secara paksa (iaitu,-arus pemotongan) sebelum sifar semula-titik silangnya. Pada masa ini, tenaga magnet yang disimpan dalam beban induktif (seperti belitan motor) akan ditukar kepada tenaga medan elektrik, mengecas kemuatan setara beban, dengan itu menghasilkan voltan lampau yang sangat tinggi.
Ciri-ciri: Amplitud voltan lampau berkaitan dengan magnitud-nilai pemotongan semasa dan kearuhan beban. Lebih besar nilai pemotongan semasa-, lebih tinggi voltan lampau. Ini adalah jenis voltan lampau yang paling biasa dalam pemutus litar vakum.
2.Berbilang Re-lebih voltan pencucuhan (Kekerapan-Kekerapan Berganda-lebihan pencucuhan)
Mekanisme: Selepas perjalanan pemutus litar, jarak antara sesentuh adalah sangat kecil. Jika voltan pemulihan (voltan pemulihan frekuensi kuasa) antara sesentuh lebih tinggi daripada kekuatan penebat medium sesentuh semasa gangguan, jurang akan terputus semula (-pencucuhan semula). Disebabkan oleh pemulihan yang sangat pantas bagi medium vakum, proses ini mungkin berlaku beberapa kali dalam mikrosaat (pencucuhan semula-berfrekuensi tinggi-tinggi). Setiap pencucuhan semula-diiringi dengan kepupusan arus frekuensi tinggi-dan penyuntikan semula tenaga, mengepam tenaga secara berterusan ke dalam beban melalui kesan terkumpul, menyebabkan voltan lampau meningkat selangkah demi selangkah.
Ciri-ciri: Jenis voltan lampau ini mempunyai kecuraman yang tinggi dan amplitud yang besar, menimbulkan ancaman ketara kepada penebat antara-pusing dan penebat membujur motor. Ia berlaku terutamanya apabila mengganggu-motor voltan tinggi atau transformer yang tidak dimuatkan.
3. Gangguan Beban Kapasitif Voltan lampau
Mekanisme: Apabila mengganggu bank kapasitor,-amplitud tinggi dan tinggi-frekuensi lebih voltan dijana disebabkan pencucuhan semula arka-. Jika pemutus litar-mencucuh semula selepas gangguan, ia adalah bersamaan dengan satu kumpulan kapasitor yang telah dicas yang menyahcas ke kumpulan kapasitor lain melalui arka, membentuk ayunan frekuensi-tinggi, yang membawa kepada peningkatan voltan yang mendadak.
Ciri-ciri: Keadaan ini boleh menjana lebihan voltan yang sangat tinggi (biasanya 2-3 kali atau lebih tinggi daripada voltan ke tanah), yang secara serius mengancam keselamatan kapasitor dan pemutus litar itu sendiri.
II. Langkah Perlindungan Voltan Lebih untuk Pemutus Litar Vakum
Untuk jenis voltan lampau-yang disebutkan di atas, perlindungan biasanya dicapai melalui gabungan "menyekat" (mengurangkan-nilai pemotongan semasa) dan "mengalirkan" (menyediakan laluan nyahcas atau menyerap tenaga). Langkah perlindungan biasa termasuk yang berikut:
1. Memasang Perintang-Penyerap Kapasitor (Peranti Penyerapan RC)
Prinsip: Terdiri daripada perintang (R) dan kapasitor (C) yang disambung secara bersiri dan selari pada bahagian beban.
Kapasitor (C): Mengurangkan galangan lonjakan beban, memperlahankan peningkatan voltan lampau, dan dengan itu mengurangkan komponen-frekuensi tinggi voltan lampau nyalaan semula.
Perintang (R): Melesapkan tenaga, menyekat ayunan, dan menghalang resonans antara kapasitor dan kearuhan beban.
Senario Berkenaan: Terutamanya digunakan untuk melindungi motor dan transformer, terutamanya berkesan dalam menyekat voltan lampau nyalaan semula berbilang dan-voltan lebih pemotongan semasa.
Kelebihan: Kesan perlindungan yang stabil, mengehadkan kedua-dua amplitud dan kecuraman voltan lampau.
Kelemahan: Saiz yang lebih besar, kos yang lebih tinggi dan penggunaan tenaga disebabkan oleh-pemanasan perintang jangka panjang.
2. Pemasangan Zinc Oxide Surge Arresters (MOA)
Prinsip: Menggunakan ciri volt tak linear-ampere yang sangat baik bagi varistor zink oksida. Di bawah voltan operasi biasa, penangkap berada dalam-keadaan rintangan tinggi (arus kebocoran tahap mikroampere-); apabila lebihan voltan berlaku dan melebihi ambang operasi, ia dengan cepat mengalir, menyahcas tenaga lebihan voltan ke tanah, dengan itu mengapit voltan dalam julat yang boleh tahan oleh penebat peralatan.
Pembezaan Jenis:
Penangkap Lonjakan Jenis Pengedaran Biasa: Terutamanya digunakan untuk mengehadkan lebihan voltan kilat.
Penahan Lonjakan Jenis Mesin Berputar Khusus: Direka khusus untuk melindungi motor, menampilkan voltan sisa yang lebih rendah dan lebih sepadan dengan tahap penebat motor.
Senario Berkenaan: Digunakan terutamanya untuk mengehadkan-voltan lampau pemotongan semasa. Perlu diingatkan bahawa penangkap lonjakan biasa mempunyai kelajuan tindak balas yang perlahan kepada voltan lampau nyalaan semula berganda di tepi hadapan gelombang curam, dan kesan perlindungan mungkin terhad; mereka biasanya perlu digunakan bersama dengan RC (Resistant Current Arresters).
3. Pasang penapis kapasitor-aruh (L-C).
Prinsip: Induktor (L) disambung secara bersiri dengan kapasitor (C) secara selari pada bahagian beban. Induktor menyekat-arus frekuensi tinggi dan kapasitor mengurangkan kadar perubahan voltan (du/dt). Gabungan ini secara berkesan menapis komponen ayunan frekuensi tinggi-, secara asasnya memperlahankan proses pembentukan voltan lampau.
Senario Berkenaan: Lokasi dengan keperluan perlindungan voltan lampau yang sangat tinggi (cth, motor khas, peralatan kritikal).
4. Pilih pemutus litar vakum dengan nilai pemotongan-arus rendah
Prinsip: Menangani lebihan voltan pada puncanya. Nilai pemotongan semasa-pemutus litar vakum berkait rapat dengan bahan sentuhan. Menggunakan bahan sentuhan nilai-arus-rendah-(cth, bahan CuCr (kuprum-kromium) dengan pemprosesan khas) boleh mengurangkan-nilai pemotongan semasa ke tahap yang sangat rendah (cth, 0.5A - 2A), sekali gus mengurangkan amplitud lebihan voltannya dengan ketara.
Penilaian: Ini adalah langkah perlindungan yang paling ideal, tetapi disebabkan oleh pemprosesan bahan dan had kos, ia kadangkala perlu digunakan bersama-sama dengan peranti perlindungan lain.
5. Pasang perintang atau kapasitor selari
Prinsip: Sambungkan perintang atau kapasitor secara selari merentasi sesentuh pemutus litar.
Perintang selari: Mengurangkan kadar kenaikan voltan pemulihan semasa penyalaan semula, mengurangkan kebarangkalian penyalaan semula.
Kapasitor selari: Mengurangkan kecuraman voltan pemulihan antara sesentuh.
Penilaian: Kaedah ini biasanya disepadukan ke dalam reka bentuk dalaman pemutus litar; pemasangan lapangan jarang berlaku.
Rumusan dan Syor Pemilihan
Dalam aplikasi kejuruteraan praktikal, satu ukuran selalunya tidak digunakan secara berasingan. Sebaliknya, gabungan langkah perlindungan digunakan berdasarkan nilai dan kepentingan objek yang dilindungi:
Untuk transformer/talian biasa: Pemutus litar vakum nilai-arus-pemotongan-rendah biasanya dipilih, dengan penahan lonjakan zink oksida -tujuan am dipasang pada bahagian bar bas untuk perlindungan sandaran.
Untuk motor voltan tinggi-: Motor mempunyai tahap penebat yang lebih rendah dan sensitif kepada lonjakan curam. Skim perlindungan gabungan menggunakan penyerap RC (untuk menyekat voltan lampau nyalaan semula dan mengurangkan kecuraman) dan penangkap lonjakan khusus untuk mesin elektrik berputar (untuk mengehadkan voltan lebih jenis tenaga-) disyorkan.
Untuk bank kapasitor: Adalah disyorkan untuk memasang penahan lonjakan zink oksida tanpa celah (dikhususkan untuk perlindungan kapasitor) pada bahagian pemutus litar, sebaik-baiknya berdekatan dengan kapasitor. Kadangkala, reaktor siri juga diperlukan untuk menyekat arus masuk dan voltan lampau.
